Physique-Chimie BEPC 2008 Madagascar : sujet et corrigé

EXERCICE DE CHIMIE : (7 POINTS)

Les deux parties sont indépendantes et obligatoires

A – Lors d’une expérience sur l’électrolyse de l’eau, on a recueilli 180 cm³ de dihydrogène.

1 – Quel est l’ion qui se déplace vers l’anode ? (0,5pt)

2 – Sur quelle électrode recueille-t-on le gaz dihydrogène ? (0,5pt)

3 – Calculez le nombre de moles de dihydrogène recueilli. (1,5pt)

4 – Écrivez l’équation – bilan de cette réaction chimique. (1,5pt)

B – On brûle complètement 16,8g de fer dans le dioxygène

1 – Donnez le nom du produit de cette réaction. (1pt)

2 – Calculez la masse de \(\mathrm{Fe}_3\mathrm{O}_4\). (2pts)

On donne : (M(O) = 16g/mol ; M(Fe) = 56g/mol ; Volume molaire d’un gaz = 24L/mol

EXERCICE DE MÉCANIQUE (6 POINTS)

Les parties A et B sont indépendantes et obligatoires

A – Un groupe d’élève du CEG Belemboka réalise une expérience pour établir la relation entre les deux grandeurs poids et masse d’un corps.

1 – a) Donnez l’unité légale de la masse (0,5pt)

b) Quel est le sens du poids d’un corps (0,5pt)

2 – Les résultats des mesures sont présentés dans le tableau ci-dessous :

a) Tracez la courbe représentant \(P = f(m)\) (1,5pts)
Échelles : 1cm représentante 50g
1cm représente 0,5N

b) Quelles est la nature de la courbe obtenue ? (1pt)

c) Déterminez graphiquement l’intensité de la pesanteur en ce lieu. (1pt)

B – Zizike a suspendu un objet cubique homogène de volume V = 100cm³ à un dynamomètre. Celui-ci indique 7N. Puis il l’immerge dans un liquide utilisé. (1,5pt)

On donne g = 10N/kg

Partie B : le texte s’arrête après « un liquide utilisé ». La question et l’indication du dynamomètre dans le liquide manquent dans la source.

EXERCICE D’ÉLECTRICITÉ (5 POINTS)

Edy refait l’expérience d’électricité qu’il a vue en classe. Voici le schéma du montage qu’il avait utilisé :

R₂ = 30Ω
R₃ = 17,5Ω

Il ferme le circuit

1 – Comment sont montés l’interrupteur K, le générateur G et le résistor R₃ ? (0,5pt)

2 – Qu’est ce que l’effet Joule ? (0,5pt)

3 – La tension aux bornes de R₃ est égale à 5,25V.

a) Calculez l’intensité du courant traversant le résistor R₃ ? (1,5pt)

b) Calculez la quantité de chaleur dégagée par ce résistor R₃ pendant une minute (1pt)

4 – Ils ont trouvé en classe que la résistance équivalente de l’ensemble (R₁, R₂, R₃) est 25Ω, calculez la résistance du résistor R₁ qu’il doit utiliser. (1,5pts)

Sur le schéma, deux résistors portent le nom R₁. Celui de droite, en série avec K et G, est sans doute R₃ (voir le corrigé).

EXERCICE D’OPTIQUE (2POINTS)

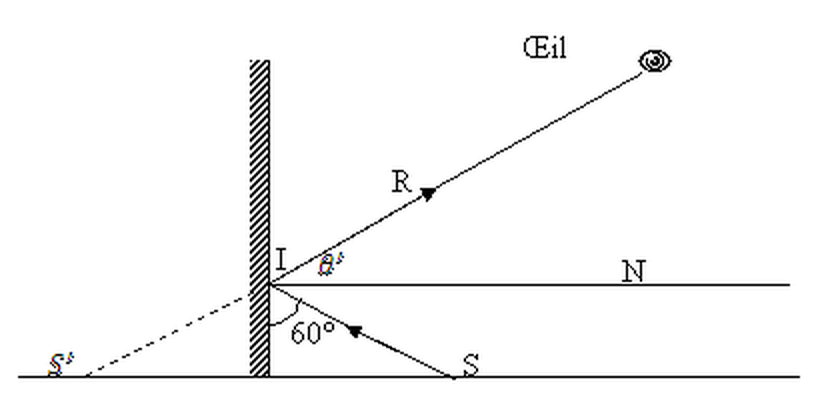

Après une expérience sur une leçon d’optique, le professeur a fait le schéma suivant :

1 – Que représentent : (1pt)

a) la demi-droite IR
b) le point […]

2 – Déterminez la mesure de l’angle d’incidence (1pt)

Question 1 b : le nom du point manque dans la source. D’après la figure, il s’agit sans doute du point S’.
